Détecteur de débit Harwil pour spas Dimension One – Version avec té transparent
Ce détecteur de débit est conçu pour sécuriser le fonctionnement du réchauffeur en confirmant la présence d’un flux d’eau suffisant dans le circuit hydraulique. Tant que le débit est conforme, le signal est transmis au système de contrôle, autorisant le chauffage et limitant tout risque de surchauffe.

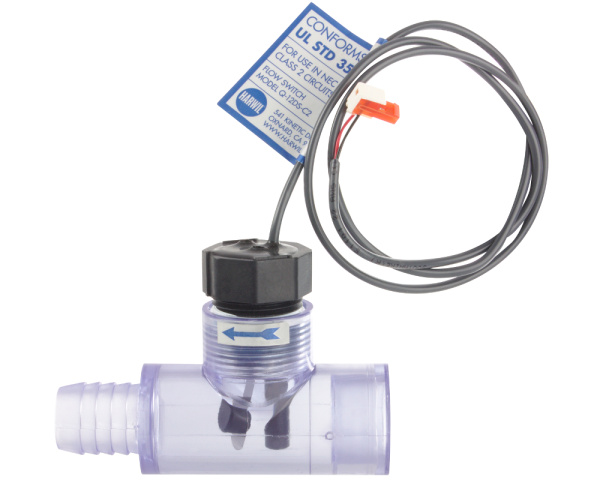

Ce modèle est utilisé sur plusieurs spas de la marque Dimension One. Il intègre un flussostat Harwil de taille Small, monté dans un té transparent permettant un contrôle visuel immédiat du déplacement interne. La connexion électrique s’effectue via un câble préinstallé d’environ un mètre avec connecteur 2 broches.
📏 Dimensions
- Longueur du té : 98 mm
- Hauteur du té : 68 mm
- Diamètre du pas de vis (flussostat – taille Small) : 27 mm
- Longueur de la tige : 28 mm
- Hauteur totale du flussostat : 61 mm
⚙️ Caractéristiques techniques
- Fonction : détection électronique de présence de débit
- Principe de fonctionnement : contact magnétique interne
- Connexion : câble intégré avec connecteur 2 broches
🔧 Raccordements
- Entrée : embout cannelé 3/4″ M+ pour tuyau souple
- Sortie : raccord femelle lisse 1/2″ pour tuyau ou adaptateur
🔍 Références
- Harwil (flussostat seul) : Q-12DS-C2
- Harwil (ensemble flussostat + té) : Q12DSCSLA
- Dimension One : 01512-199
📄 Documentation
- Notice : instructions d’installation
